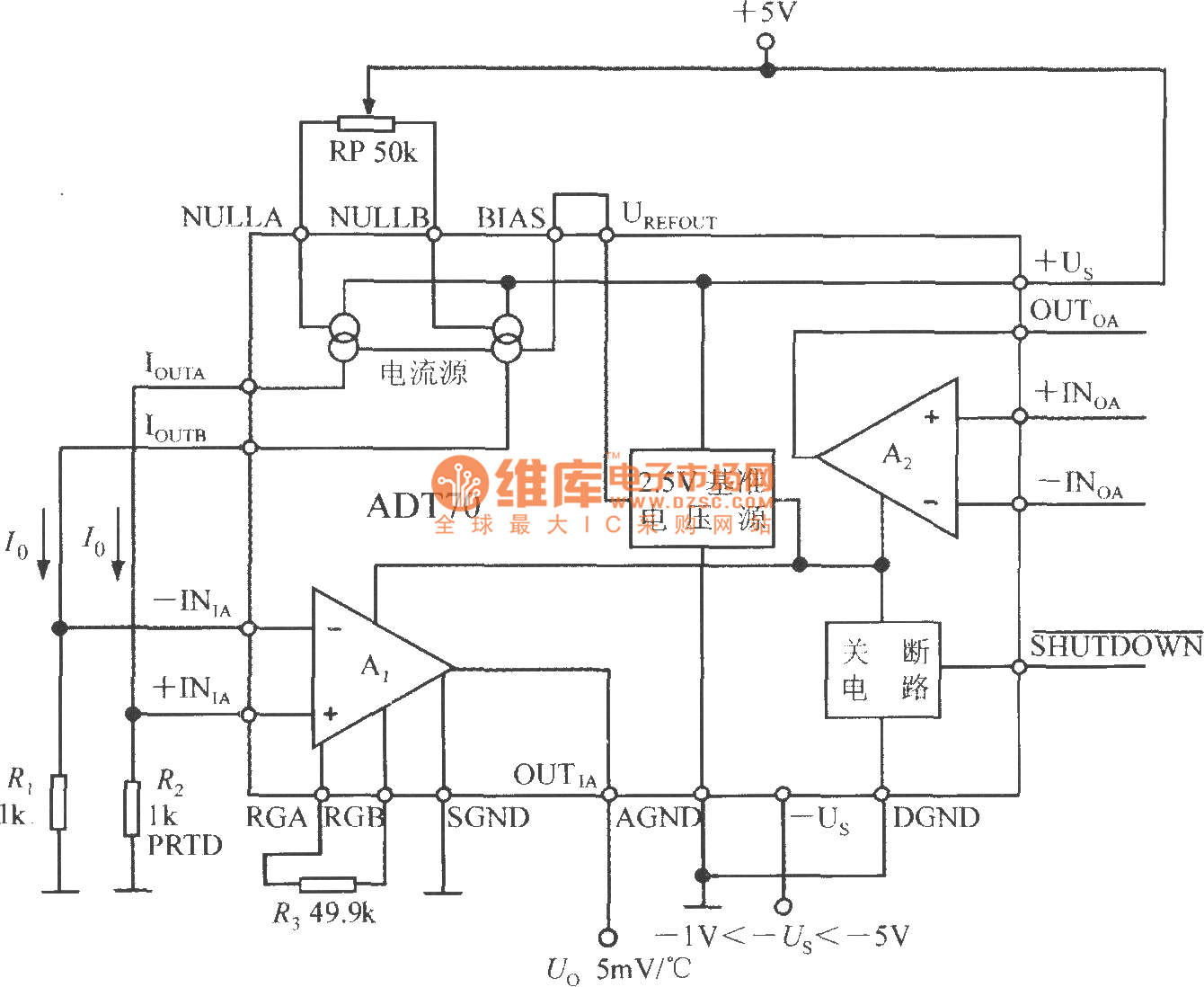

　　如图所示为铂热电阻信号调理器ADT70的内部电路框图及典型应用电路。芯片中主要包括5个部分：

铂热电阻信号调理器ADT70的内部电路框图及典型应用电路

相关元件pdf下载：adt70 如图所示为铂热电阻信号调理器adt70的内部电路框图及典型应用电路。芯片中主要包括5个部分：1. 2.5v基准电压源；2. 两个对称输出式电流源；3. 仪表放大器a1；4. 备用放大器a2；5. 关断电路。图中采用双电源供电。为了测量0℃以下的温度，-us至少为-1v。sgnd、agnd和dgnd端均接地。将shutdown非接dgnd时，adt70被关断；不用该端时应接+us。+5v电源经过电位器给电流源供电。2．5v基准电压源为电流源提供偏压。两个电流源分别给标称电阻(r1)和铂热电阻(r2)提供激励电流，r2与r1上的电压差就作为仪表放大器的输入电压。适当调整仪表放大器的增益，即可获得与被测温度成正比的输出电压uo，最后送至数字电压表显示出被测温度值。r1的电阻值为1kω。r2为pt1000铂热电阻，在0oc下的标称电阻值为1kω。 rp为调平衡电位器。r3是仪表放大器的增益电阻。

用4线制接法消除引线电阻的影响(铂热电阻信号调理器ADT70)

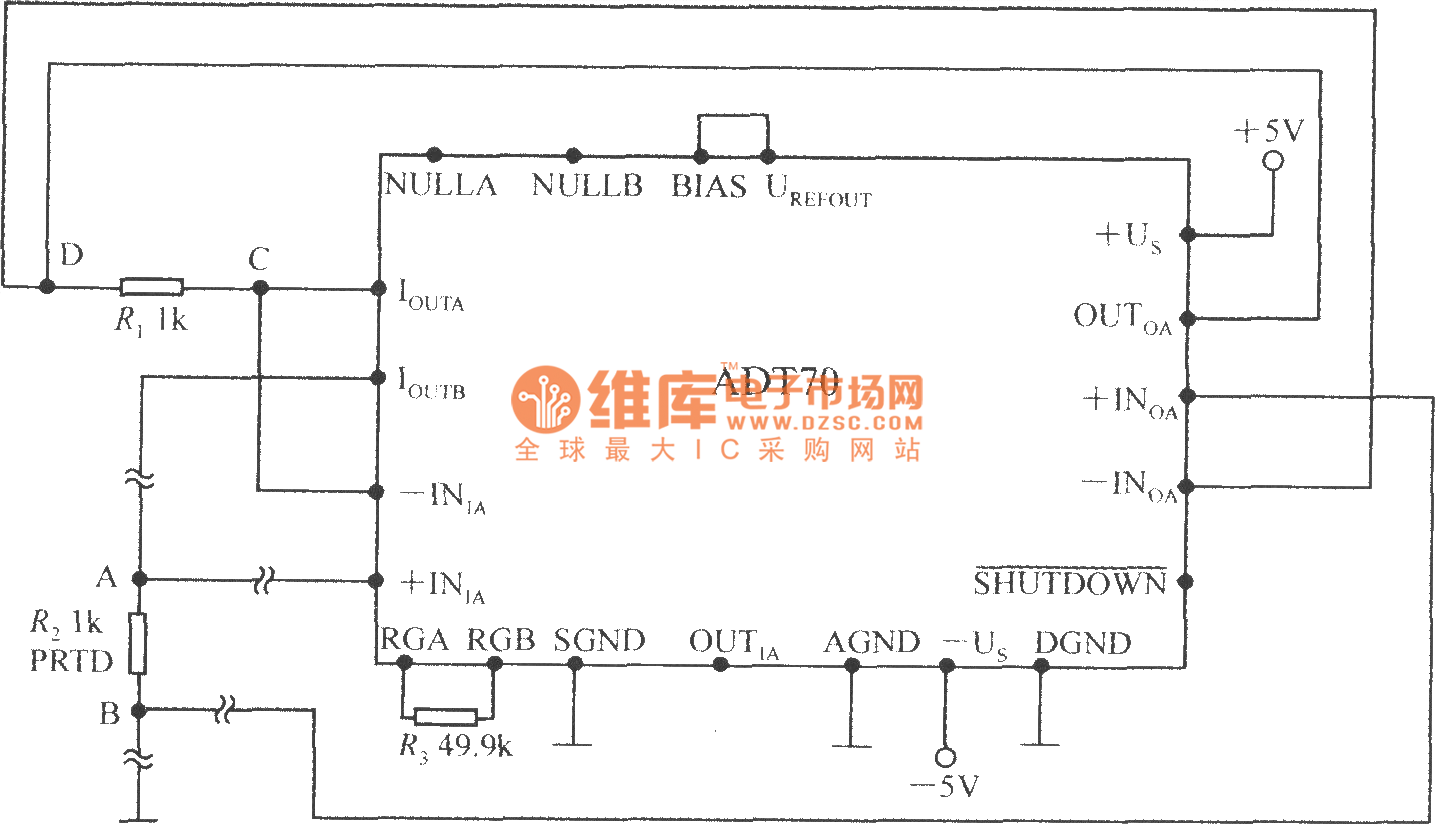

相关元件pdf下载：adt70 远距离测温时标准电阻一般距adt70很近，其引线电阻一般可以忽略不计。但铂热电阻的引线可达几十米甚至上百米，其影响就不容忽视。采用4线制接法可消除引线电阻的影响，具体电路如图所示。该电路的特点是让iouta与-inia、ioutb与+inia分开走线，从原先的2线接法变为4线接法，输入电路共有4个节点。因节点a和节点c到放大器的输入引线上没有电流通过，故r1、r2的引线电阻不会引起测量误差。

铂热电阻信号调理器ADT70ADT70在电阻应变仪中的应用电路

相关元件pdf下载：adt70 adt70在电阻应变仪中的应用电路如图所示。测量电桥由温度补偿片r1、测量应变片r2、无感线绕电阻r3和r4组成，它们的标称值均为1kω。桥路工作电流由iouta和ioutb端提供，通过每个桥臂的电流为1ma。不受外力时预先把电桥调平衡。当试件受到外力而产生形变时，测量应变片的电阻值发生变化，使电桥失去平衡，从电桥对角线上就输出微弱的电压信号△u，有公式:式中，e为供桥电压。△u经过a1和a2两级放大后，获得输出电压，送至数字电压表。应变仪的总增益及仪表的标定，可通过调节r5、r6和r7的电阻值来设定，最终使数字电压表直接显示应变值。考虑到各桥臂电阻有一定的偏差，另外受接触电阻和引线电阻的影响，均会导致电桥的原始状态不平衡，产生初始输出电压，实际应用时还应在测量电桥中增加电阻调平衡电路。
